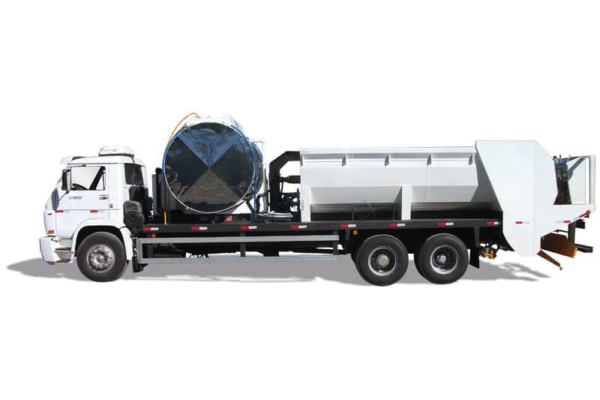

Descrição
Caçamba:
– Capacidade 9 m³ raso (única com descarga horizontal);
– Cilindro telescópico dupla ação (descarregamento);
– Plataforma de operação com piso antiderrapante.
Estrutura do tanque:
– Tanque de 4.500 litros;
– Construído em chapa de aço carbono 3,35mm;
– Isolamento térmico em lã de vidro mi-40;
– Revestimento em chapa de inox 430 brilhante;
– Canoa de proteção e contenção;
– Tampa a vácuo e pressão;
– Válvula de fundo.
– Sapata de fixação parafusada ao chassi,
– Escada tipo marinheiro para acesso a tampa de visita.
De aquecimento:
– 02 maçaricos, modelo sr de alta pressão;
– Serpentina de 6″ em tubo din2440;
– Filtro de óleo diesel para os maçaricos;
sistema de emulsão:
– Bomba de emulsão de engrenagem 3″ “jaquetada”.
– Tubulação com filtro tela para conter impurezas da emulsão.
-01 Registro 03 vias para sistema de emulsão.
-01 Registro 02 vias para recircular material.
-01 Registro com engate rápido para carga de material.
-01 Registro com engate rápido para descarga de material.
Tanque pressurizado com 200 litros:
– Alimentação de óleo diesel e ar ao maçarico.
– Alimentação de óleo diesel para limpeza da tubulação de emulsão.
Painel operacional:
– Sistema digital ou com botoeiras manuais,
– Controles para aberturas de comportas,
– Controle de válvulas para abertura e fechamento da barra espargidora.
Sistema de distribuição:
– 10 Comportas acionadas por atuadores eletropneumáticos.
– Saia de distribuição com calhas de direcionamento acionada através de pistão hidráulico;
– Distribuição de agregados através de um rolo com ø8” contendo ranhuras para melhor desempenho;
– Vibrador hidráulico posicionado na caixa de descarga;
– Defletor fixado após a saia de distribuição para garantir uniformidade na acomodação do material agregado.
Barra espargidora:
– 36 Válvulas eletropneumáticas em alumínio com 3600 mm de alcance (distribuição).
– 36 Bicos com alcance de 200 mm a 200 mm.
– Abertura de 2 em 2 bicos.
– Sistema de deslocamento transversal 300 mm.
– Levante da barra através de 02 pistões hidráulicos.
Caneta:
– Caneta de pintura com registro em bronze de 02 vias;
– Mangueira 3/4 com 6 metros.
– Bico aspersor único sr.
Sistema hidráulico:
– Sistema de bombas e motores (fluxo variável).
– Reservatório de óleo hidráulico com capacidade de 350l.
– Manômetro de pressão paras bombas.
– Visor de nível.
– Filtro hidráulico hda frt
– Mangueiras com 02 tramas (camadas) de aço com revestimento de borracha;
– Conexões dko (vazamento zero).
Itens diversos:
– Extintor 4kg.
– Para-choque fixo homologado conforme rt-005/03;
– Sistema de iluminação led conforme normas denatran;
– Tacômetro analógico instalado na cabine do veículo responsável por registrar as informações da quinta roda;
– Proteção lateral, conforme resolução do contram 323;
– Chave geral,
– Faixas refletivas,
– Escada para acesso a plataforma de operação.
